淬火是將加熱的金屬在淬火介質（如水、油或空氣）中快速冷卻，以獲得所需的材料性能。在冶金學中，淬火是金屬熱處理中的一個關鍵步驟，通常用于硬化最終的鋼制品。
林賽斯 DIL L78 RITA 淬火膨脹儀能夠模擬具有復雜溫度曲線的生產過程，以便對鋼、合金及其他金屬進行優化。尤其是對于鋼材而言，許多相變過程都伴隨著材料密度或者是材料膨脹系數的變化。因此，DIL L78 RITA 的同步膨脹測量功能使得在熱處理循環過程中檢測樣品微觀結構的相變成為可能，這對于優化您的生產工藝而言極為重要。
有三種主要的轉變曲線對于選擇合適的鋼材和制定合理的加工路線以達到特定的性能范圍至關重要。分別是等溫轉變曲線（TTT）、連續冷卻轉變曲線（CCT）和連續加熱轉變曲線（CHT）。使用帶感應爐的高速膨脹儀，您可以在-150 °C 至 1600 °C 的溫度范圍內（根據不同型號）按照 ASTM A1033 標準創建TTT、CHT 和 CCT 曲線。
此外，為適應特殊功能，DIL L78 RITA 能夠提供可選配件進行應力試驗，以滿足用戶的應用需求。
| 類型 | DIL L78/RITA Q * |
| 爐體： | 感應爐 |
| 溫度范圍： | -150 °C - 1600 °C |
| 溫度測量： | 最多可將三個熱電偶焊接到樣品上 |
| 樣品幾何形狀： | 直徑?3 毫米的空心圓柱體：外徑?3.5 毫米 / 內徑 3 毫米，長度為 10 毫米 |
| 加熱速率: | ≤ 4000 K/s?** |
| 冷卻速率: | ≤ 4000 K/s?** |
| 長度變化測量范圍: | ±1.2 mm |
| 數據采樣頻率： (溫度、長度、力) | 高達 1 kHz |
| 長度變化分辨率： | 5 nm |
| 數據分辨率： | 24-bit |
| 儀器尺寸： | 60?x?60?x?110 cm （無配件） |
| 電源： | 16 A, 208 - 230 V |
| * 規格取決于配置 ** 最大加熱 / 冷卻速率，空心樣品 |
| 類型 | DIL L78/RITA Q/D * | DIL L78/RITA Q/D/T * | |
| 爐體： | 感應爐 | 感應爐 | |
| 溫度范圍： | -150 °C - 1600 °C （淬火模式） | RT - 1600 °C | |
| 樣品幾何形狀： | 直徑 3 毫米（矩形） 空心：外徑 3.5 毫米 / 內徑 3 毫米，長 10 毫米 | 直徑?3?毫米（矩形） 空心：外徑?3.5?毫米?/ 內徑?3?毫米，長?10?毫米 | |
| 加熱速率: | ≤ 125?K/s | ≤ 125 K/s | |
| 冷卻速率: | ≤ 125?K/s | ≤ 125 K/s | |
| 長度變化測量范圍: | ±5 mm（壓縮模式） ±1.2 mm （淬火模式） | ±5 mm（壓縮模式） ±1.2 mm （淬火模式） | |
| 數據采樣頻率: (溫度、長度、力) | 高達 1 kHz | 高達 1 kHz | |
| 長度變化分辨率： | 5 nm（可選 1 nm） | 5 nm（可選 1 nm） | |
| 壓縮力： | 最大 22 kN | 最大 22 kN | |
| 沖程速率： | 0.005 - 100 mm/s (更多需求可定制) | 0.005 - 100 mm/s (壓縮和拉伸，更多需求可定制) | |
| 真應變（壓縮模式）: | -0.02 - 1.2 | -0.02 - 1.2 | |
| 機械控制模式: | 沖程、力、真應變速率 | 沖程、力、真應變速率 | |
| * 規格取決于配置 |

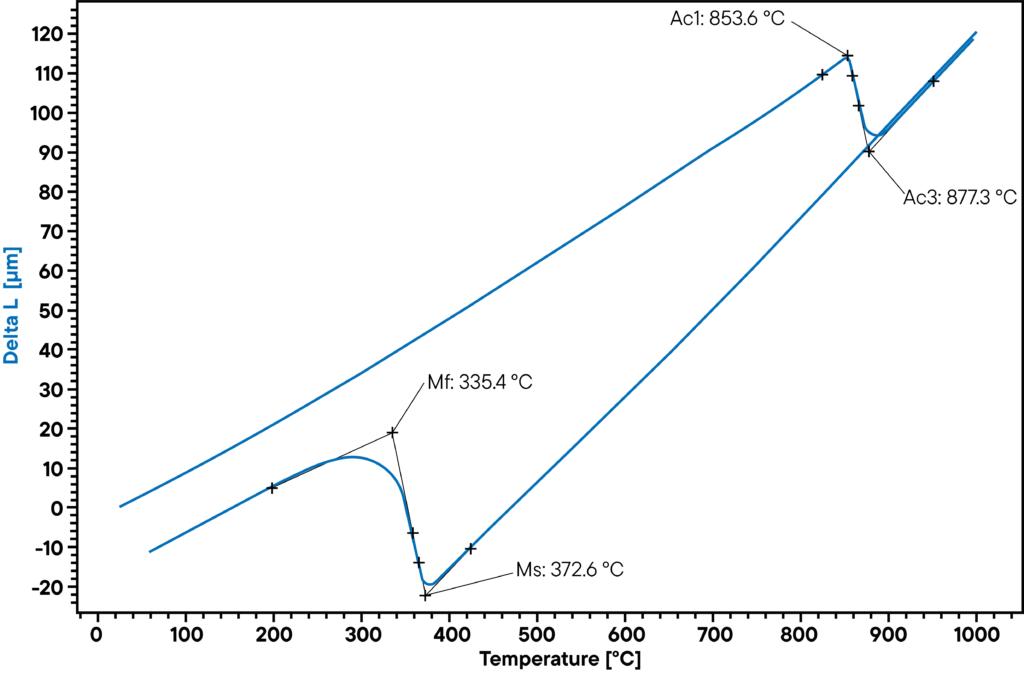

L78 Q 和 L78 Q/D 膨脹計可用于測量鋼的相變，為了繪制連續冷卻轉變曲線（CCT），樣品在不同的冷卻速率下進行淬火處理。根據冷卻速率的不同，樣品可能會轉變?yōu)椴煌奈⒂^結構，樣品的溫度以及相變開始和結束的溫度會被繪制到連續冷卻轉變曲線（CCT）圖中。

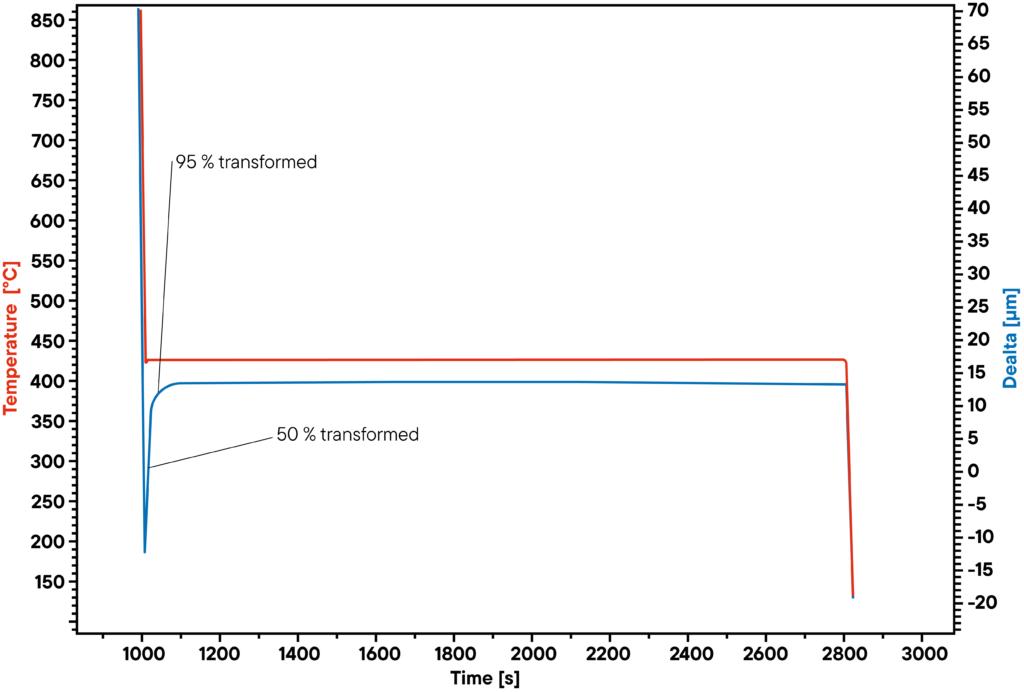

如圖展示了用于繪制等溫轉變曲線（TTT）的樣品長度和溫度情況。當樣品溫度保持恒定時，樣品會轉變?yōu)椴煌奈⒂^結構。

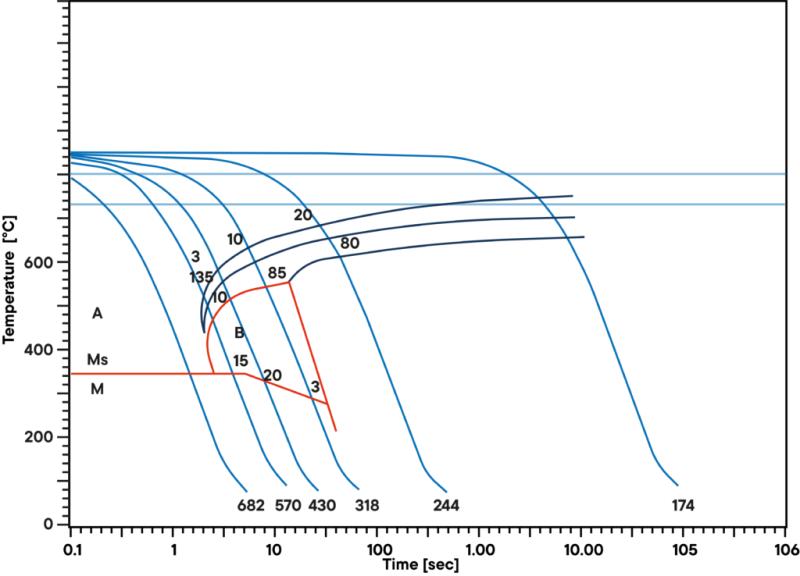

CCT 曲線表示一種材料在以各種受控速率冷卻時所發生的相變。CCT 曲線能夠預測鋼材的最終微觀結構，這種晶體結構決定了材料的物理性能。
L78 Q 和 L78 Q/D 是在受控冷卻的極限條件下觀察微小尺寸變化的理想工具。借助直觀的軟件，很容易根據測試結果繪制出 CCT 曲線圖、連續加熱轉變曲線圖（CHT）和等溫轉變曲線圖（TTT）。

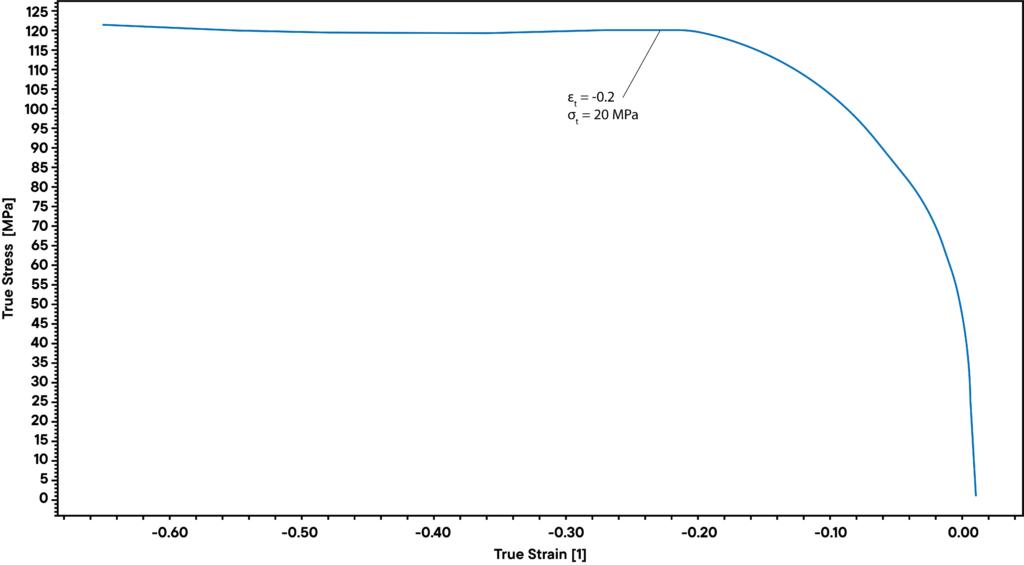

該圖表顯示了在以恒定位移速率或恒定真應變速率壓縮樣品時，施加在樣品上的機械應力情況。此處所示的樣品是在 100 ℃ 下以 5 mm/s 的速率進行壓縮的。
